电动机通过驱动减速器带动四出绳双螺旋槽卷筒装置的卷筒旋转，缠绕卷筒上的钢丝绳，经过上滑轮装置吊具滑轮装置使吊载起升或下降其工作形式与普通钢丝绳电动葫芦起升机构提升装置相同。

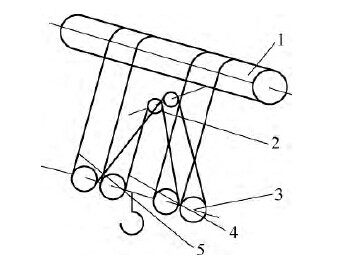

1) 改进后的冶金钢丝绳电动葫芦卷筒装置结构形式如图2所示结构主要由四出绳双螺旋槽筒、上滑轮装置、吊具滑轮装置、钢丝绳、钢丝绳 、组成。

1.四出绳双螺旋槽卷筒2.上滑轮装置

3.吊具滑轮装置 4.钢丝绳 5.钢丝绳

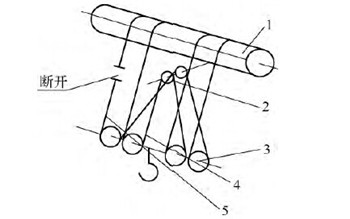

2) 由于某种特殊情况，造成电动葫芦卷筒装置中任意一根钢丝绳 (如钢丝绳2) 断裂或脱绳，结构示意如图3所示

1、四出绳双螺旋槽卷筒 2、上滑轮装置
3、吊具滑轮装置 4、钢丝绳1  5、钢丝绳2

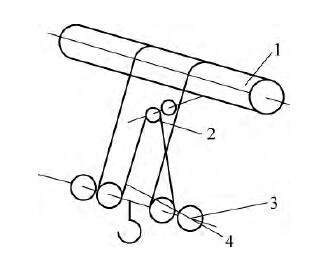

当钢丝绳2断开后，此钢丝绳松落不再承载，此时承载绳由2根变成1根，为了更加直观地表示承载绳受力情况，将断开后的钢丝绳2去掉，结构形式如图4所示。

1、四出绳双螺旋槽卷筒 2、上滑轮装置
3、吊具滑轮装置 4、钢丝绳1

2根钢丝绳均选用适合高温场合以及有足够安全系数的钢丝绳，当承载钢丝绳任意一根发生断裂或脱绳，由于还有另一根钢丝绳在承受吊载，因此，吊载不会发生下坠事故。并且其吊载中心不变，不会出现摇摆现象。这时便可通过这根未断裂的钢丝绳完成一个工作循环，将重物安全地放置于地面。所以，该卷筒装置具有断绳保护功能，提高了起升机构的安全性，可在现有冶金钢丝绳电动葫芦基础上造后使用，也可将该结构应用到卷扬式的起升机构中。

结束语
随着安全生产工作意识的不断增强，为了能更有效地避免惨痛事故的发生，不仅要加强对操作人员的培训，更要加强对设备本质安全的考虑这种新型卷筒装置具有结构简单、运行平稳、工作可靠、操作简便、易于维修保养的特点，具有一定的现实意义。
