主电路图区划分：

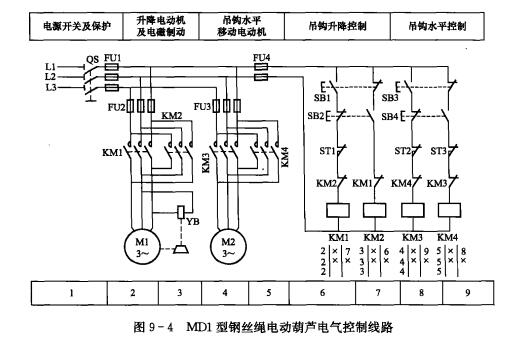

MD1型钢丝绳电动葫芦由升降电动机M1、吊钩水平移动电动机M2驱动相应机械部件实现精密装卸、砂箱合模、机床检修等精细作业，根据机床电气控制系统主电路定义可知，其主电路由图9-4中1-5区组成，其中1区为电源开关及保护部分；2区和3区为升降电动机M1主电路，4区和5区为吊钩水平移动电动机M2主电路。

   主电路识图：

1. 电源开关及保护部分。电源开关及保护部分由图9-4中1区隔离开关QS、熔断器FU1组成。实际应用时，格力开关QS1为机床电源开关；熔断器FU1实现升降电动机M1，吊钩水平移动电动机M2短路保护功能。

2. 升降电动机M1主电路。由图9-4中2区、3区主电路可知，升降电动机M1主电路属于正、反转电磁制动单元主电路结构。实际应用时，接触器KM1、KM2主触头分别控制升降电动机M1正、反转电源通断。此外，熔断器FU2实现升降电动机M1短路保护功能，电磁阀YB实现升降电动机M1电磁制动控制动能。

3. 吊钩水平移动电动机M2主电路。由图9-4中4区、5区主电路可知，吊钩水平移动电动机M2主电路也属于正、反转单元主电路结构，实际应用时，接触器KM3、KM4主触头分别控制吊钩水平移动电动机M2正、反转电源通断。熔断器FU3实现吊钩水平移动电动机M2短路保护功能。
