电动葫芦按电动机与卷筒的相互位置可分为以下三种布置型式。
电动葫芦按电动机与卷筒的相互位置可分为以下三种布置型式。
1、电动机与卷筒同轴布置

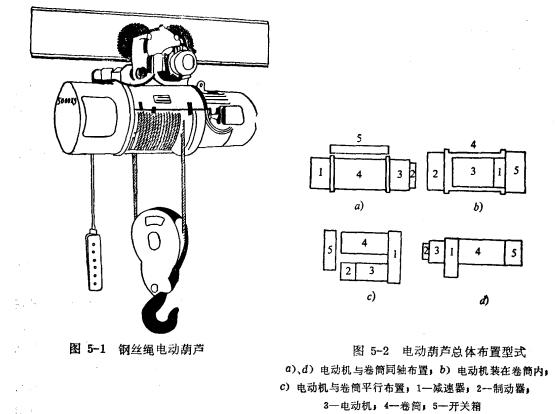

它是目前使用多的布置方案，我国生产的CD1型与MD1型电动葫芦就属这种型式，它在布局上的特点是电动机与减速器布置在卷筒的两侧，并在同一轴线上，如图5-2a所示。它在结构上由完全独立的部件组成，分组性好，便于安装及维修、更换易损零件，其缺点是长度尺寸稍大，但这并不影响它的使用价值。
同轴布置的另一种型式是电动机与减速器布置在卷筒的一侧，如今年生产的HJ、HI型就属于这种布置型式（图5-2d），它与前者比较在结构上可省去某些传动零件，使加工、使用性能得以改善。
2、电动机装在卷筒内（图5-2d）
这种型式的电动葫芦长度尺寸小，结构紧凑，但电机散热条件差，安装维修不变，且结构复杂，某些零件加工较困难，目前已极少采用。
3、电动机轴与卷筒轴平行布置（图5-2c）
这种布置型式其高度和长度尺寸小，但大缺点是宽度尺寸过大，外形尺寸及重量较大，起重量大于3t时不宜采用。
