钢丝绳电动葫芦使用较为普遍，取物装置以吊钩多，也可以在吊钩上装起重电磁铁。钢丝绳电动葫芦除一般用途外，还有防爆、防腐及冶金、船用等专用的，电动葫芦多数采用地面操纵的控制方式或有线、无线遥控。
钢丝绳电动葫芦可分为以下几种型式：

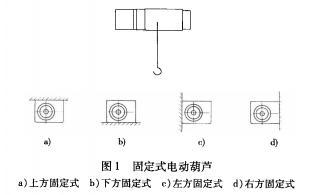

(1)固定式无运行机构、固定使用的电动葫芦，按其安装方式不同(即座脚在上、下、左、右位置的不同)可分图1所示四种类型。
(2)单轨小车式具有运行机构，以单轨下翼缘作为运行轨道的电动葫芦。根据总体布置的结构形式和运行机构驱动方式又可分为标准建筑高度和低建筑高度两种。
①标准建筑高度单轨小车式电动葫芦的起升机构布置在运行小车的下面，运行轨道只有一条，根据运行轨道的形式和运行机构的驱动方式又分为以下几种型式：直线型轨道、刚性连接的手拉小车式电动葫芦；曲线型轨道、铰接连接的手拉小车式电动葫芦；直线型轨道、刚性连接的链轮小车式电动葫芦；
曲线型轨道、铰接连接的链轮小车式电动葫芦；直线型轨道、刚性连接的电动小车式电动葫芦；曲线型轨道、铰接连接的电动小车式电动葫芦。
②低建筑高度的单轨小车电动葫芦的起升机构和配重装置分别布置在运行小车的两侧，并根据运行轨道形式和运行机构驱动方式，又可分为以下几种型式：
直线型轨道、刚性连接的手拉小车式电动葫芦；曲线型轨道、铰接连接的手拉小车式电动葫芦；直线型轨道、刚性连接的链轮小车式电动葫芦；曲线型轨道、铰接连接的链轮小车式电动葫芦；直线型轨道、刚性连接的电动小车式电动葫芦；曲线型轨道、铰接连接的电动小车式电动葫芦。

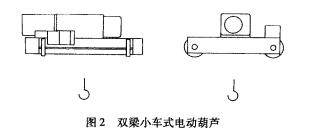

③双梁小车式由一台固定式电动葫芦和一双轨型小车组成，该葫芦小车沿双梁上的两条轨道运行(见图2)。
④单主梁角形小车式由一台固定式电动葫芦和一角形电动小车组成。该小车沿安装在单主梁桥架上的轨道运行(见图3)。
