钢丝绳葫芦导绳器的工作原理及特点
钢丝绳葫芦导绳器的工作原理及特点
编辑:北京凌鹰起重 浏览:7889 时间:2017-06-21
我们知道钢丝绳电动葫芦的一个易损件就是导绳器，即便如此它也还是非常重要的配件，那么关于导绳器的工作原理及相关特点是怎样的，由北京凌鹰为您支招：

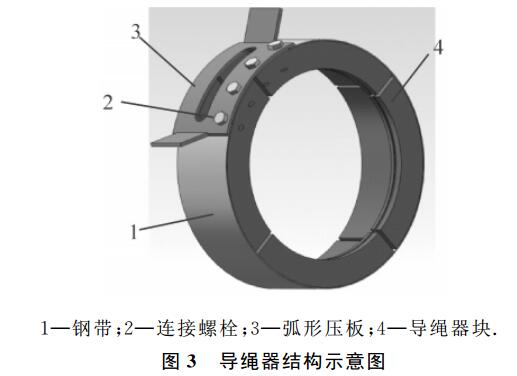

电动葫芦导绳器的工作原理是：在圆钢带１绕曲的整体式内螺纹导绳器块４外周上固定连接一个弧形压板３，弧形压板中部设有过绳槽，弧形压板两端向外设有在电动葫芦外壳上滑动的卡块．安装时将内螺纹卡箍与卷筒上的螺纹对应转动套在一起，再把钢丝绳从弧形压板中部的过绳槽内引出与吊件相连即可．使用时钢丝绳从弧形压板中部的过绳槽内通过，卷筒相对于导绳器轴向移动使钢绳按顺次卷绕在卷筒上．
其工作特点是，导绳器不能转动，当卷筒转动时，随钢丝绳卷绕，由螺纹槽带动沿轴向移动，随时将所缠绕的钢丝绳准确地引入、引出卷筒的螺旋槽，钢丝绳由弧形压板上的过绳槽排出．同时当电动葫芦升降到一定高度时，弧形压板两端的卡块拨动高度限位器传动杆上的卡块，防止电动葫芦发生过卷扬或保持足够的安全圈数．
若导绳器在卷筒上的移动与钢丝绳的卷绕不同步、歪拉斜吊等违章操作行为常常会使导绳器被拉坏。当导绳器发生损坏后需要对其弧形压板更换时，需要从钢丝绳绳端固定处进行拆卸，然后取下损坏的弧形压板，再安装新的导绳器并重新固定绳端，非常麻烦，尤其在空中进行就会更为困难。
