电动葫芦制动下滑量的测试装置
电动葫芦制动下滑量的测试装置
编辑:北京凌鹰起重 浏览:6259 时间:2014-11-07
制动下滑量是钢丝绳电动葫芦的一个重要质量指标。1986年我厂设计制作了一种制动下滑量测试装置,在单梁起重机行业质量检查中应用。两年多来的实践证明,这种测试装置结构简单,使用方便,测试精确,下降制动后可以立即读出下滑量。

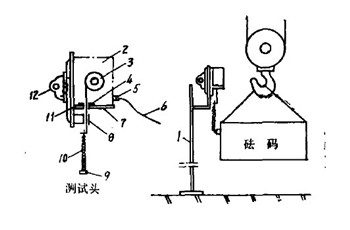

1.支架2.外罩3.钢卷尺4.光敏管5.擂接件6.引线7.测试头底座8.标尺9.小磁铁10.钥匙链lt.发光管12.票夹

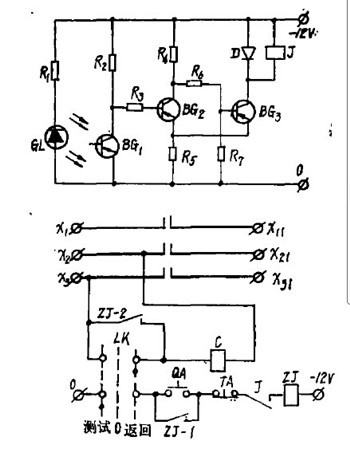

图2是该装置的电气原理图。测试时,主令开关LK置于“测试”位置,启动按钮OA,中间继电器ZJ吸合并自保,另一时常开触点
1.结构与原理图1是这种测试装置的示意图。
1.支架2.外罩3.钢卷尺4.光敏管5.擂接件6.引线7.测试头底座8.标尺9.小磁铁10.钥匙链lt.发光管12.票夹
图2是该装置的电气原理图。测试时,主令开关LK置于“测试”位置,启动按钮OA,中间继电器ZJ吸合并自保,另一时常开触点
