介绍一种可回弹的手扳葫芦手柄
介绍一种可回弹的手扳葫芦手柄
编辑:北京凌鹰起重 浏览:4754 时间:2017-12-11
手扳葫芦是一款使用简单，携带方便的手动起重工具，是通过人力手动扳动手柄借助杠杆原理获得与负载相匹配的直线牵引力来起吊重物，现有的手扳葫芦的手柄都是人工通过顺时针和逆时针的往复扳动，来实现起吊和下放重物的，为了改善手扳葫芦的使用方法，人们对其手柄也进行过改进，但这样的改进只是将原来人工对手柄顺时针和逆时针的来回扳动改变为人工的上下推拉动作，而并没有减轻人工往复扳动的疲劳。
为了克服现有手扳葫芦只能通过人力的来回扳动或上下推拉手柄才能起吊和下放重物的不足，本发明提出了一种手扳葫芦的手柄，即：一种手扳葫芦的回弹手柄。

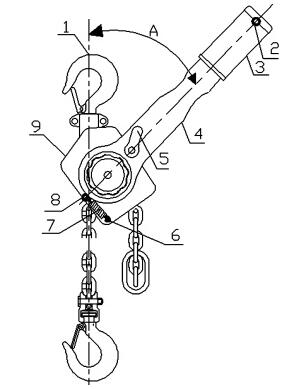

一种手扳葫芦的回弹手柄，其包括手扳葫芦本体、回弹手柄和拉簧，其中的回弹手柄是在手扳葫芦的手柄两侧或顶端或在其长度方向的中心线上固定有安装环或柱或孔，在回弹手柄的下端装有护套，在护套上开有通孔；拉簧的一端固定在回弹手柄上的安装环或柱或孔上，拉簧的另一端固定在回弹手柄一侧手扳葫芦本体上或手扳葫芦本体的罩壳上，或通过支架（柱）安装在回弹手柄一侧手扳葫芦本体上或手扳葫芦本体的罩壳上，使回弹手柄在长度方向的中心线与手扳葫芦本体的上吊钩之间的夹角不大于90度，且护套上的通孔内固定有滚动轴承。
功能是这样实现的：普通手扳葫芦在悬挂后，其手柄因受自身的重力作用是下垂的，即：普通手扳葫芦在悬挂后，其手柄在长度方向的中心线与上吊钩之间的夹角为180度；本发明的手扳葫芦的回弹手柄在悬挂后，其回弹手柄因受到拉簧的作用是上翘的，即：手扳葫芦的回弹手柄在悬挂后，其回弹手柄在长度方向的中心线与上吊钩之间的夹角小于90度。
因普通手扳葫芦在悬挂后，其手柄在长度方向的中心线与上吊钩之间的夹角为180度，所以，普通手扳葫芦在起吊和下放重物时必须由人工顺时针和逆时针的往复扳动手柄，才能完成手扳葫芦起吊和下放重物的作业；而本发明的手扳葫芦的回弹手柄在长度方向的中心线与上吊钩之间的夹角不大于90度，所以，带有回弹手柄的手扳葫芦在起吊和下放重物时只须由人工顺时针或逆时针扳动手柄，即可完成起吊和下放重物的作业，这样就简化了人工操作过程，由此减轻了人工往复扳动的疲劳。
此外，当普通手扳葫芦的悬挂高度超过人体高度时，将会导致人工无法操作的情况；而本发明的手扳葫芦的回弹手柄，可以在回弹手柄护套上的通孔内安装一根绳索或金属拉钩，人工只须向下拉动绳索或金属拉钩即可完成重物的起吊和放下作业；因此，本发明的手扳葫芦的回弹手柄不但减轻了人工的疲劳而且还扩大了手扳葫芦的应用范围。
