如何改造防爆电动葫芦电磁刹车？
如何改造防爆电动葫芦电磁刹车？
编辑:北京凌鹰起重 浏览:5240 时间:2017-07-12
防爆电动葫芦是工矿企业不可缺少的起重机械设备,特别是在易燃易爆的环境中起着重要作用。为了防止因 电气火花引起的事故,防爆葫芦吊做得厚实笨重,给电器维修增加了不少困难。特别是钩子的刹车装置,因采用三相E型电磁铁(3个线圈) ,需要确保三相电压平衡,每相电磁吸力相同,活动轨道平滑,否则常常造成线圈的烧毁。由于该装置工作频繁,故障率较高,维修困难。特别是在易燃易爆的环境中,必须加装防爆装置试车,无疑给维修工作增加了难度。

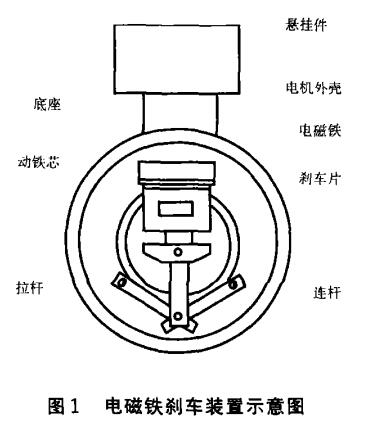

在维修工作中,常发现三相E型刹车电磁铁变形,原因是电磁铁动铁芯经常受到冲击, 使动铁芯与静铁芯接触面被撞大,造成动铁芯的活动导轨面受到磨损。一旦卡角动铁芯与静铁芯吻合面不能很好地接触,电磁铁内部将形成较大磁阻,引起线圈产生足以使线圈发热烧毁的电流,致使电磁铁线圈烧毁。当3个线圈中任意1个烧毁,电磁铁吸引力平衡被破坏,另外2个也就很快跟着烧毁,只好将3个线圈同时换掉。这种电磁铁在 设计时因考虑到简洁,动铁芯与制动拉杆之间只有一根连杆,极易造成动铁芯的不平衡使铁芯被卡住,致使制动电磁铁线圈发热烧毁。在易燃易爆场所更换线圈时,必须装上防爆装置才能试车,这时无法观察到铁芯的动作情况,常常造成返工。为了克服电磁铁线圈经常烧毁的问题,经过仔细观察发现,如果将制动刹车调节到佳状态时,制动拉杆的力约在68.6—78.4N之间,完全可以用MQI-513型、吸引力为78.4N、行程为25em的牵引电磁铁来代替原有的三相式E型电磁铁。按图1先将原来固定三相电磁铁的底座加宽6ocm,然后按电磁铁底板的尺寸钻孔,把电磁铁倒装上去。为防止电磁铁的活动铁芯超行程滑脱出来在牵引电磁铁活动铁芯与制动器连杆之间,按图2的尺寸重做一个。固定好电磁铁后就可以把连杆与动铁芯用钢梢固牢。
改造后经过长期使用,再未发生过线圈烧毁的事故,既保证了设备的正常运行,又保证了使用场所的安全,并且大大减少维修量,同时降低了成本。产品的发展进步是一步一步从提升配件的性能开始的，所以配件性能的提升是至关重要的。（北京凌鹰）
