如何根据重量选择合适的吊索具
编辑:北京凌鹰起重 浏览:9715 时间:2017-01-12
随着海洋石油开发的迅速发展，海上各类作业设施不断增多，在起重吊装作业方面所使用的工具和设备也随之增加，为了吊装安全，经常需要在已知设备重量的情况下，选用合适的吊索具进行吊装。如何选用到合适的吊索具，却不是每个操作的人员都能了解的，下面就介绍如何选用合适的吊索具。
通常一套吊索具主要由吊环、钢丝绳及卸扣组成，由于吊环在出厂时已由厂家配套好，在此，我们只讨论如何选择钢丝绳及卸扣。已知某个撬块设备的设计重量为 20 吨，根据《系物和被系物安全检查细则》的相关要求，拟采用四肢的钢丝绳对其进行吊装，钢丝绳的公称抗拉强度为 1770Mpa，吊装时钢丝绳与水平面的夹角为 60 度，采用的安全系数为 6。为了选用合适的吊索具，需要计算出钢丝绳和卸扣的直径。
1、钢丝绳的选择。（吊装示意图如下）

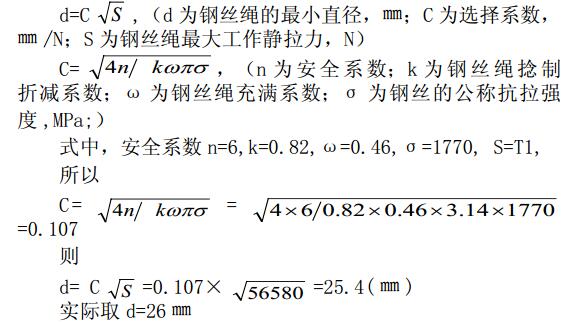

撬块设备的重量为 20 吨，则单肢吊索的额定载荷：
按《机械设计手册》第 2 卷第 8 篇的有关要求：
所以，与撬块设备相匹配的是直径为 26 ㎜，规格为6×7+IWR，强度级别为 1770Mpa 的钢丝绳。
2、卸扣的选择
设备的重量为20吨，则单肢吊索的额定载荷为56580（N，选20Cr材料，查《机械设计手册》第2卷第8篇，强度级别为S（6），选弓型卸扣，查表可知尺寸为：d=31.5mm, 销轴D=35.5mm，S=80mm。
北京凌鹰专业生产各种型号的吊索具，吊索具种类型号繁多，更多专业可咨询客服。
