介绍一种新型的环链电动葫芦链条装置
介绍一种新型的环链电动葫芦链条装置
编辑:北京凌鹰起重 浏览:4967 时间:2015-09-05
环链电动葫芦主要由减速器，电机以及链条组成，但是由于对减速器，电机以及链条的布局不合理，导致环链电动葫芦的体积较大，同时环链电动葫芦的零部件数量很多，由于其零部件多为非标零件，生产这些零件还需要定制很多的模具，这就不利于零部件的生产管理，也不利于环链电动葫芦生产过程中风险的控制，而且现有技术中没有针对绕于链轮上的链条进行很好的保护，往往在上升过程中容易脱链，导致环链电动葫芦的安全性低。

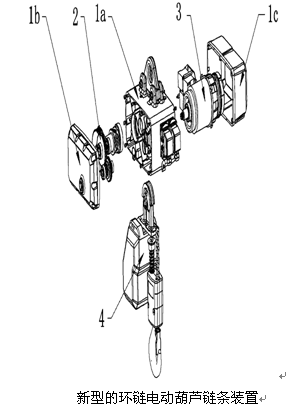

新型的环链电动葫芦链条装置，不仅结构紧凑，而且能确保链条不脱落。环链电动葫芦链条装置，包括共用箱体和分设于共用箱体两侧的电机总成和减速器总成，减速器总成的输出轴两端分别套装有支撑轴承，支撑轴承固定于共用箱体内部的支撑轴承座上；其特征在于还包括链条总成，链条总成包括链轮、链条和防止链条脱落的导链装置，链轮设于减速器总成的输出轴上，且该链轮位于两支撑轴承之间；导链装置包括导链环以及两导链板，两导链板分别与导链环的链条进、出口连接，导链环设于链轮外侧，链条位于链轮和导链环之间并绕于链轮上。
新型的环链电动葫芦链条装置采用在链轮外侧设一导链环，有效的减少了在链轮转动过程中链条容易脱链所带来的风险，同时在导链环的链条进、出口设有导链板，也可以有效的防止链条脱链，同时在导链板上设有用于导链的十字形沟槽，该十字形沟槽主要起到导链作用，同时保证链条在链轮上运行平稳。
采用对减速器总成，电机总成以及链条总成的合理布局，使本实用新型的结构更加紧凑，同时通过设于所述减速器总成的输出轴两端的支撑轴承支撑起重载荷，并将输出齿轮悬臂式布置于所述减速器总成的输出轴一端，有效的改善了输出轴的受力情况，保证了新型的环链电动葫芦链条装置的安全性。
北京凌鹰专业生产各种电动葫芦、手拉葫芦、环链电动葫芦、微型电动葫芦等起重工具，了解更多创新优质产品可进入北京凌鹰网站http:www.eqilmnc.cn
