电动葫芦防歪拉斜吊安全装置
电动葫芦防歪拉斜吊安全装置
编辑:北京凌鹰起重 浏览:12114 时间:2014-11-19
1 存在的现象
电动葫芦的操作规程规定之一是“不准歪拉斜吊”,但在实际吊装过程中,因施工人员的素质或客观条件限制造成普遍存在着歪拉斜吊的现象。一旦出现这种情况,就很容易对电动葫芦造成损坏,轻则使其排线器、钢丝绳报废,重则使整个电动葫芦报废或人身伤害,从而造成一定的经济损失,严重影响施工生产。而目前所有电动葫芦都未设计防歪拉斜吊装置,因此,存在着很大的安全隐患。
2 设计防歪拉斜吊安全装置
针对存在的问题,在实际工作中设计出了一种可以防歪拉斜吊的装置,该装置是利用歪拉斜吊时钢丝绳产生一定的偏斜角,使安装在电动葫芦上的限位开关工作,从而自动断开起升接触器,限制起升功能。这套装置不仅具有防歪拉斜吊功能,而且还具有高度限位功能。经实践使用,效果很好,可靠性也很高,能够防止歪拉斜吊现象。
3、结构设计
3.1 机械部分该装置的机械部分主要由515 mm的绳卡、2个焊接组件与1个限位器组成。1个绳卡是焊接在与平衡轮中心点相对的外壳圆弧低点处(在电动葫芦上),组件1与限位器是通过螺栓来固定的,而组件2是用绳卡固定在平衡轮2钢丝绳上(根据2钢丝绳间距不会变这一特点),后通过调整组件1的位置,使得行程限位触杆垂直放入在组件2孔内中心位置,见图1。
图1 安全装置
1.10t电动葫芦 2.组件1 3.限位开关 4.组件2
(1)设计原理 考虑到要在任何一个方向都能起保护功能,因此在设计组件2时,将其中心孔设计成圆形,因而使得各个方向上防歪拉斜吊的偏斜角相同;同时选用1个可以在360b范围内工作的限位开关来实现通断动作,从而保护电动葫芦不受损坏,其原理见图2,电气原理图见图3。
防歪拉斜吊角度的大小根据实际工作情况进行调整,若需将角度变大,有3个方法:将组件2的中心孔扩大;将限位开关的灵敏度调低。
电动葫芦的操作规程规定之一是“不准歪拉斜吊”,但在实际吊装过程中,因施工人员的素质或客观条件限制造成普遍存在着歪拉斜吊的现象。一旦出现这种情况,就很容易对电动葫芦造成损坏,轻则使其排线器、钢丝绳报废,重则使整个电动葫芦报废或人身伤害,从而造成一定的经济损失,严重影响施工生产。而目前所有电动葫芦都未设计防歪拉斜吊装置,因此,存在着很大的安全隐患。
2 设计防歪拉斜吊安全装置
针对存在的问题,在实际工作中设计出了一种可以防歪拉斜吊的装置,该装置是利用歪拉斜吊时钢丝绳产生一定的偏斜角,使安装在电动葫芦上的限位开关工作,从而自动断开起升接触器,限制起升功能。这套装置不仅具有防歪拉斜吊功能,而且还具有高度限位功能。经实践使用,效果很好,可靠性也很高,能够防止歪拉斜吊现象。
3、结构设计
3.1 机械部分该装置的机械部分主要由515 mm的绳卡、2个焊接组件与1个限位器组成。1个绳卡是焊接在与平衡轮中心点相对的外壳圆弧低点处(在电动葫芦上),组件1与限位器是通过螺栓来固定的,而组件2是用绳卡固定在平衡轮2钢丝绳上(根据2钢丝绳间距不会变这一特点),后通过调整组件1的位置,使得行程限位触杆垂直放入在组件2孔内中心位置,见图1。
图1 安全装置
1.10t电动葫芦 2.组件1 3.限位开关 4.组件2

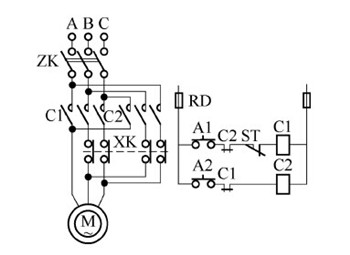

(1)设计原理 考虑到要在任何一个方向都能起保护功能,因此在设计组件2时,将其中心孔设计成圆形,因而使得各个方向上防歪拉斜吊的偏斜角相同;同时选用1个可以在360b范围内工作的限位开关来实现通断动作,从而保护电动葫芦不受损坏,其原理见图2,电气原理图见图3。

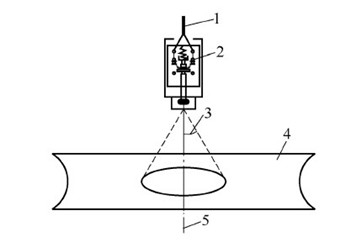

图2 原理图
防歪拉斜吊角度的大小根据实际工作情况进行调整,若需将角度变大,有3个方法:将组件2的中心孔扩大;将限位开关的灵敏度调低。
