齿轮式链条葫芦的工作原理
齿轮式链条葫芦的工作原理
编辑:北京凌鹰起重 浏览:6533 时间:2019-07-05

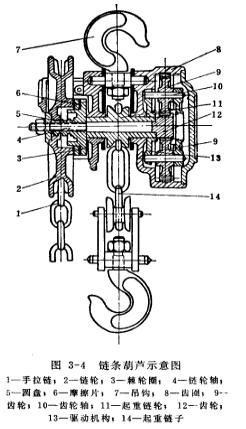

图3-4为齿轮式手拉链条葫芦。当提升重物时，手拉链1使链轮2按顺时针方向转动。链轮2沿着圆盘5套筒上的螺纹向里一动，而将棘轮圈3和摩擦片6都压紧在链轮轴4上（链轮轴4与圆盘5牢固形成一体），棘轮圈3只能顺时针方向转动，棘爪在棘轮圈3上跳动发出嗒嗒之声。链轮轴4右端的齿轮12带动齿轮9（或称行星齿轮）与固定齿圈8相啮合，使齿轮9沿链轮轴4为中心顺时针方向移动。同时带动驱动机构13和起重链轮11转动，使起重链子14上升。当不拉手拉链之后，重物是靠自重产生的自锁现象和棘爪组织棘轮圈3逆时针方向转动而停止在空中。反之，当松下重物时，手拉链1使链轮2和圆盘5分离。则链轮轴4右端的齿轮12带动齿轮9与固定齿圈8相啮合，使齿轮9沿链轮轴4为中心逆时针方向转动，同时带动驱动机构13和起重链轮11转动，使起重链子14下降。当不拉手拉链之后，因链轮2停止转动时，起重链轮11受重物自重还要继续沿逆时针方向转动，行星齿轮传动机构同样沿逆时针方向继续转动，使圆盘5、摩擦片6及棘轮圈3相互之间相互压紧而产生摩擦力，棘轮圈3受棘爪阻止不能向逆时针方向转动，于是摩擦力作用在螺纹上产生自锁，使重物停止在空中。
